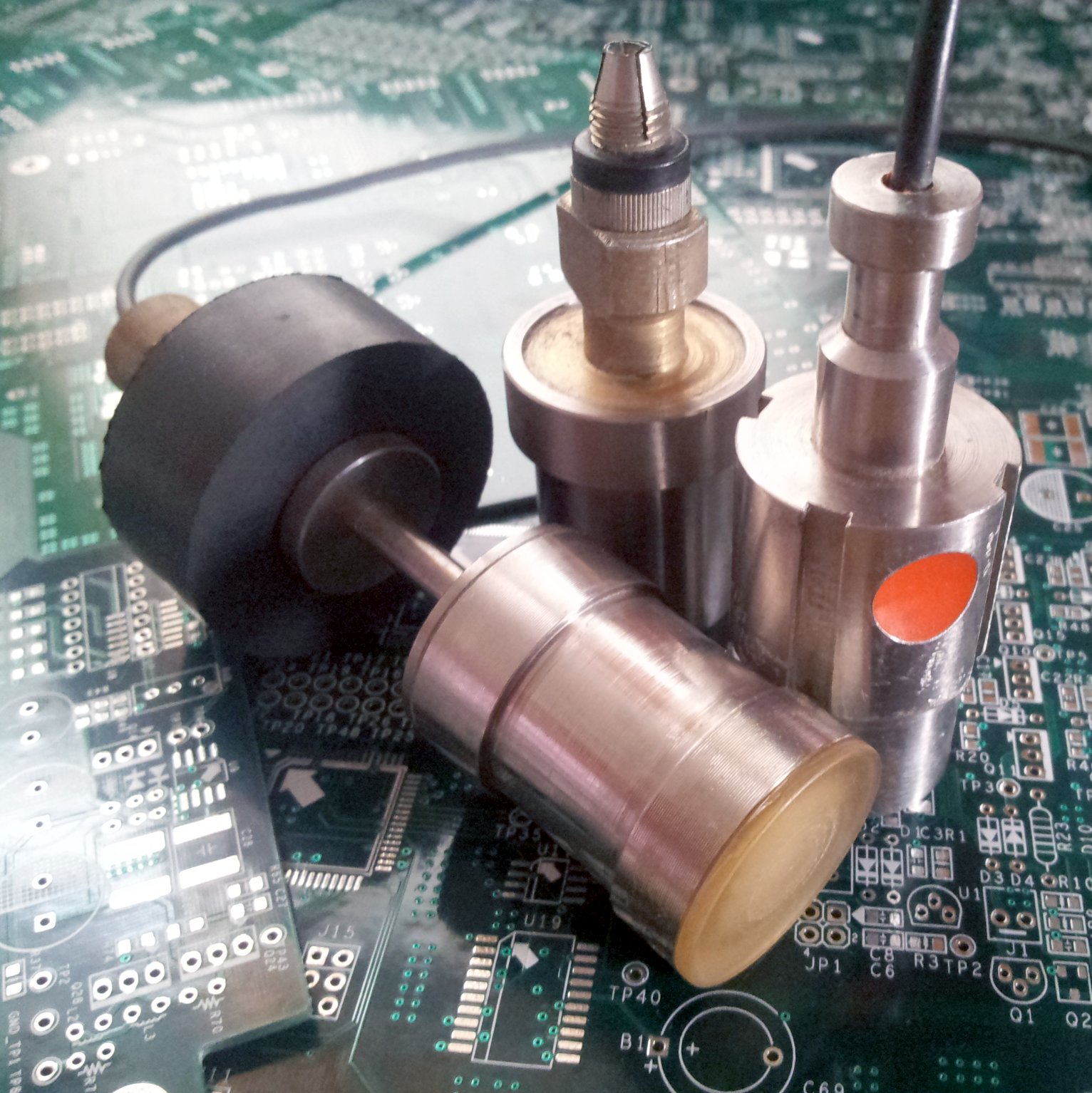

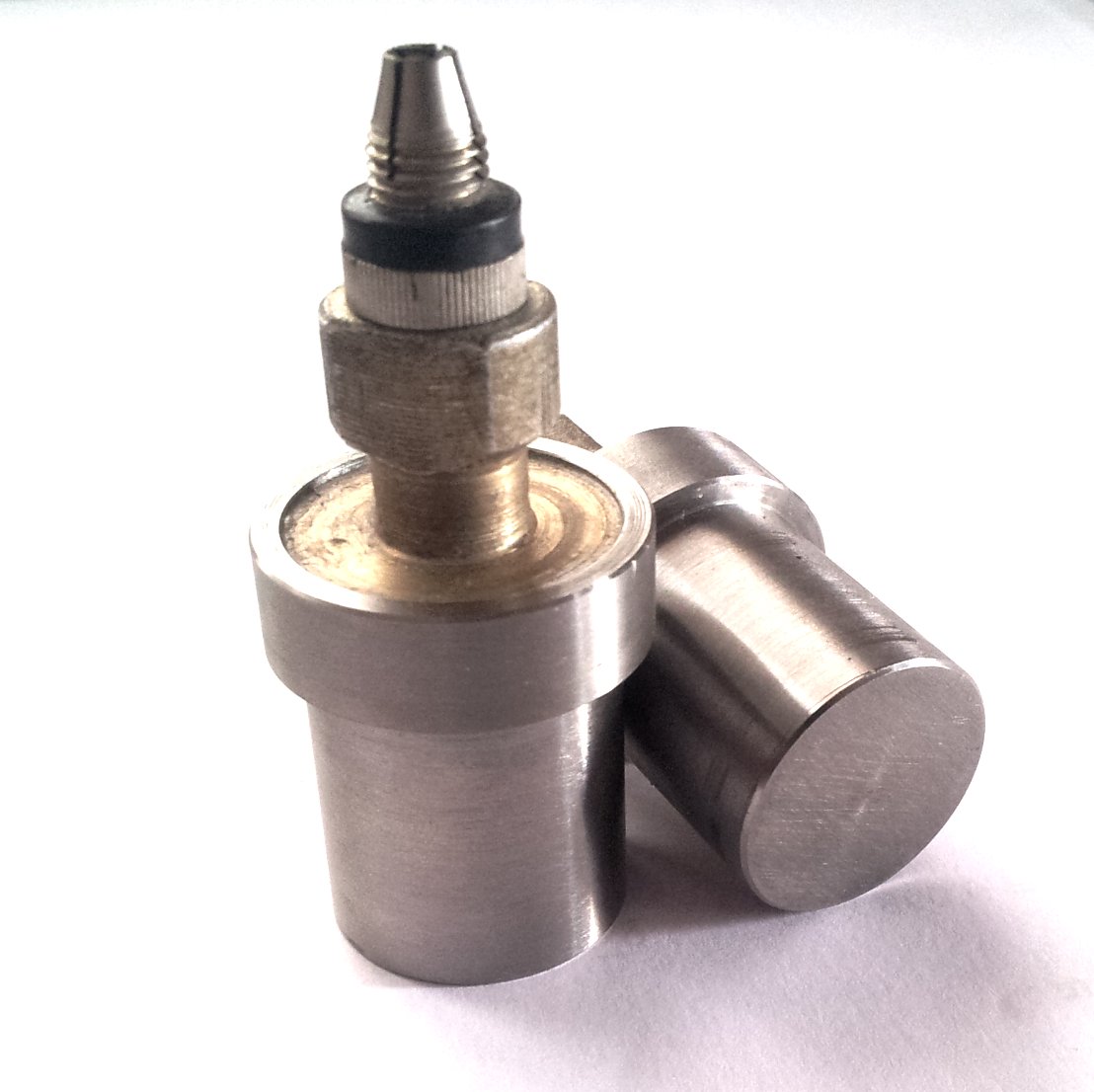

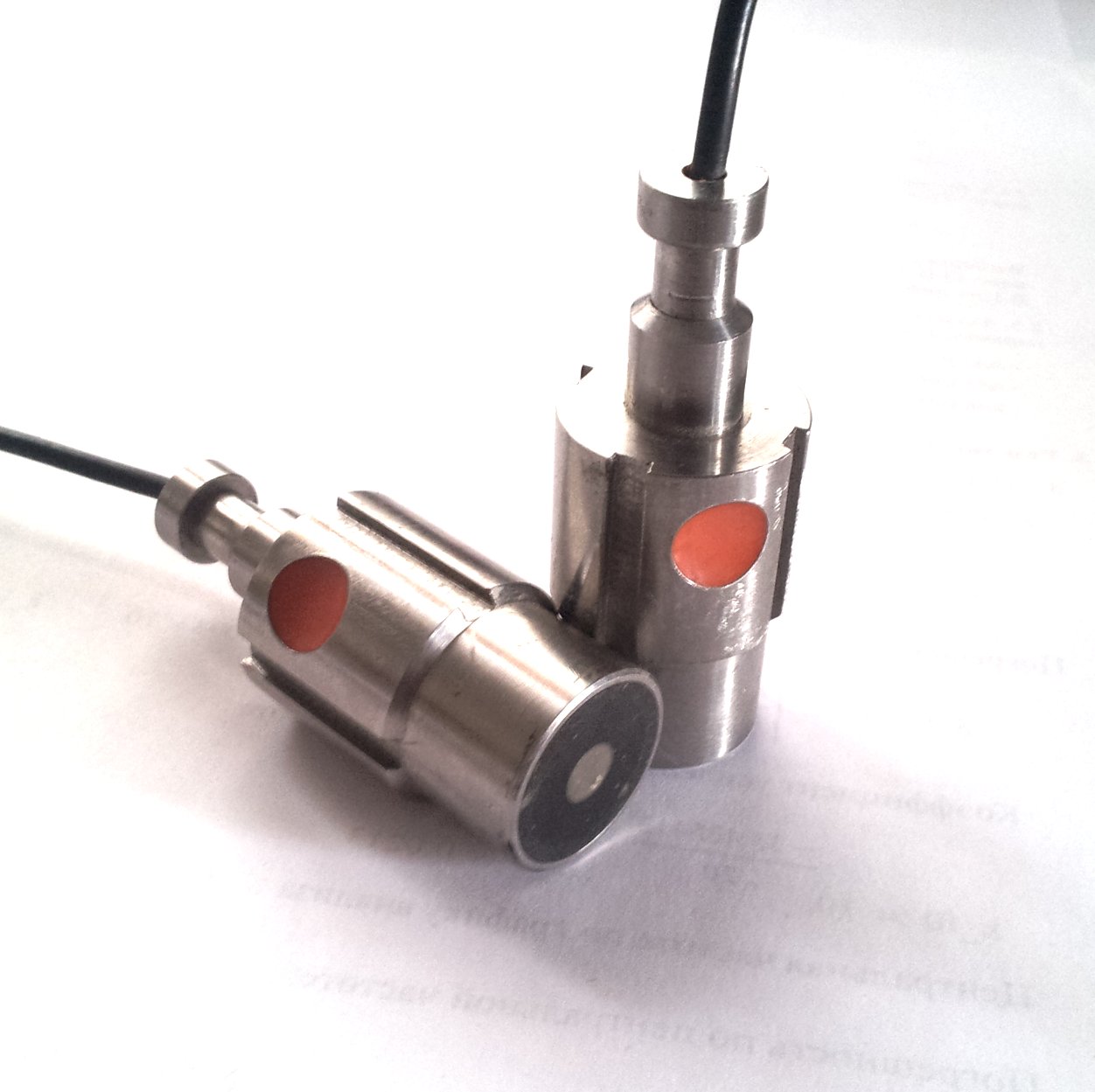

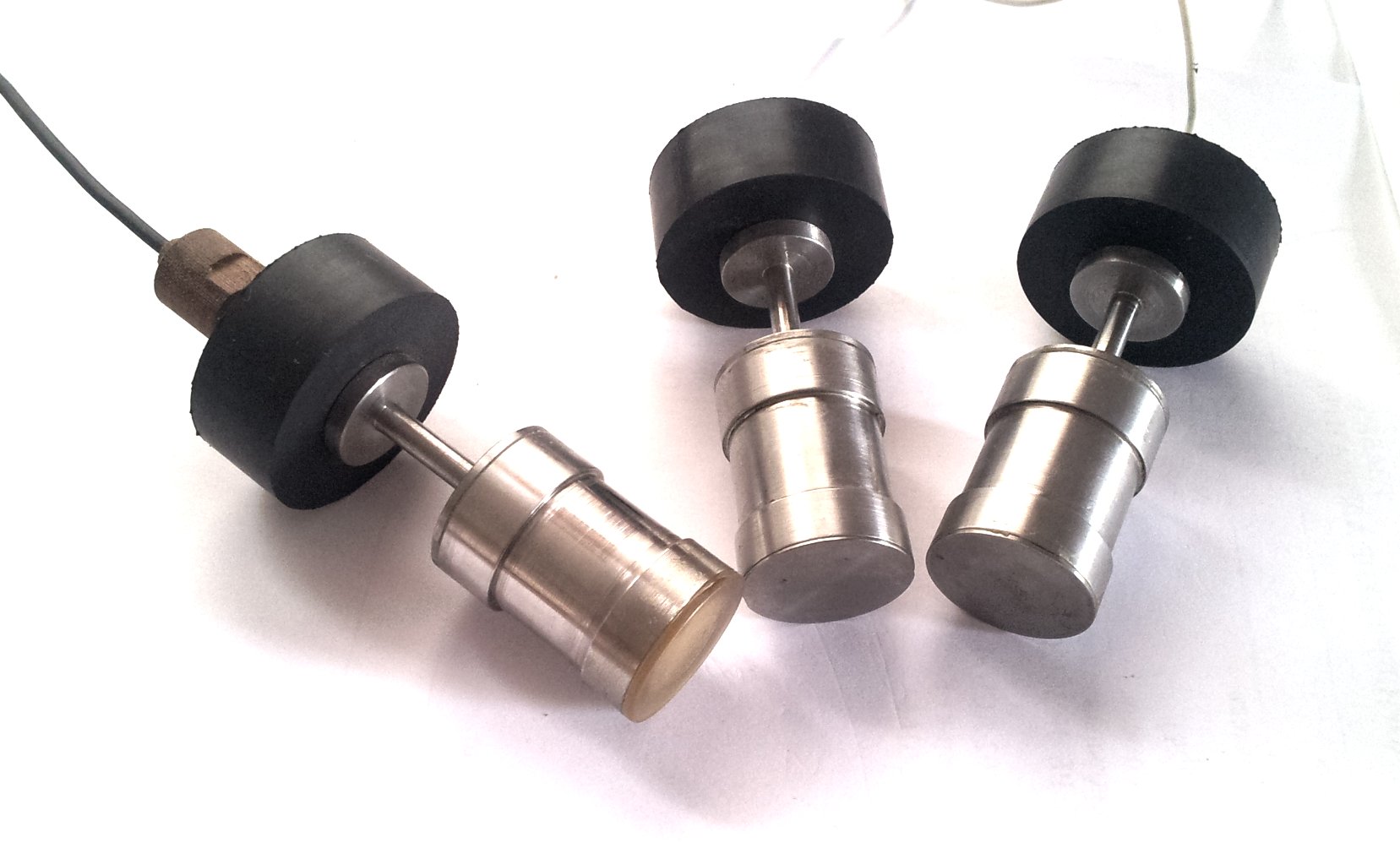

Пьезоэлектрические преобразователи предназначены для преобразования электрического импульса в акустический сигнал и наоборот в составе ультразвуковых счетчиков воды и других жидких сред в диапазоне температур от 1 д 150 °С. Преобразователи используются для комплектации счетчиков воды и тепла.
Преобразователи могут использоваться в новых разработках ультразвуковых расходомеров воды, тепла, нефтепродуктов, а также уровнемеров жтдких и сыпучих сред.
Обозначение пьезоэлектрических преобразователей при заказе:
ПЭП-МФ-Рмакс
где: ПЭП – название прибора; М – модификация (В, А); Ф – Диаметр излучателя, мм (7..20); Рмакс – макс. давление жидкости, МПа (из ряда: 1,6; 2,5; 4,0; 6,3; 10; 16; 20; 32; 40; 63);
Пример обозначения при заказе пьезоэлектрического преобразователя для газа, Диаметром 20мм, Рмакс = 1,6МПа: ПЭП-А20-1,6
Посмотреть принцип ПЭП
Преобразователи с помощью специальной арматуры монтируются в трубопровод с условным проходом от 25 до 1800 мм и подключаются с помощью кабеля длиной до 75 м к вычислителю. Скорость потока определяется по изменению времени прохождения или фазы бегущей акустической волны при поочередной локации вдоль и против потока. Преобразователи являются обратимыми.
|

|
Основные технические характеристики
Тип |
203 |
204 |
205 |
206 |
209 |
210 |
212 |
215 |
Рабочая частота, МГц |
1,5 |
0,5 |
2,0 |
4,0 |
2,0 |
0,5 |
1,0 |
1,0 |
1,0 |
1,5 |
1,0 |
Удельная чувствительность, мВ/В, не менее |
20 |
20 |
15 |
15 |
20 |
15 |
20 |
6 |
5 |
20 |
4 |
Электрическая емкость, нФ, не менее |
1,8 |
0,7 |
0,9 |
1,8 |
2,0 |
0,7 |
1,0 |
0,25 |
0,15 |
1,8 |
0,3 |
Рисунок |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
Основные исполнения (по рисункам 8/12) |
1 |
2, 4 |
2, 3 |
2, 3, 4 |
2 |
1 |
3, 5 |
2 |
Максимальное рабочее давление, МПа |
2,5 |
35 |
Сопротивление изоляции, не менее 108Ом. Диапазон рабочих температур, от 1 до 150 °С. Для измерения расхода жидкости в нефтяных скважинах специально разработаны преобразователи в металлическом корпусе с максимальным рабочим давлением 35 МПа.
Литая конструкция из специальной термостойкой пластмассы, с заданным изменением плотности по длине излучателя, обеспечивает идеальное согласование пьезокерамики с водой и оптимальное сочетание характеристик изделия по чувствительности, диапазону рабочих температур и надежности.
По желанию Заказчика преобразователи могут поставляться с другими рабочими частотами и типоразмерами.
|
