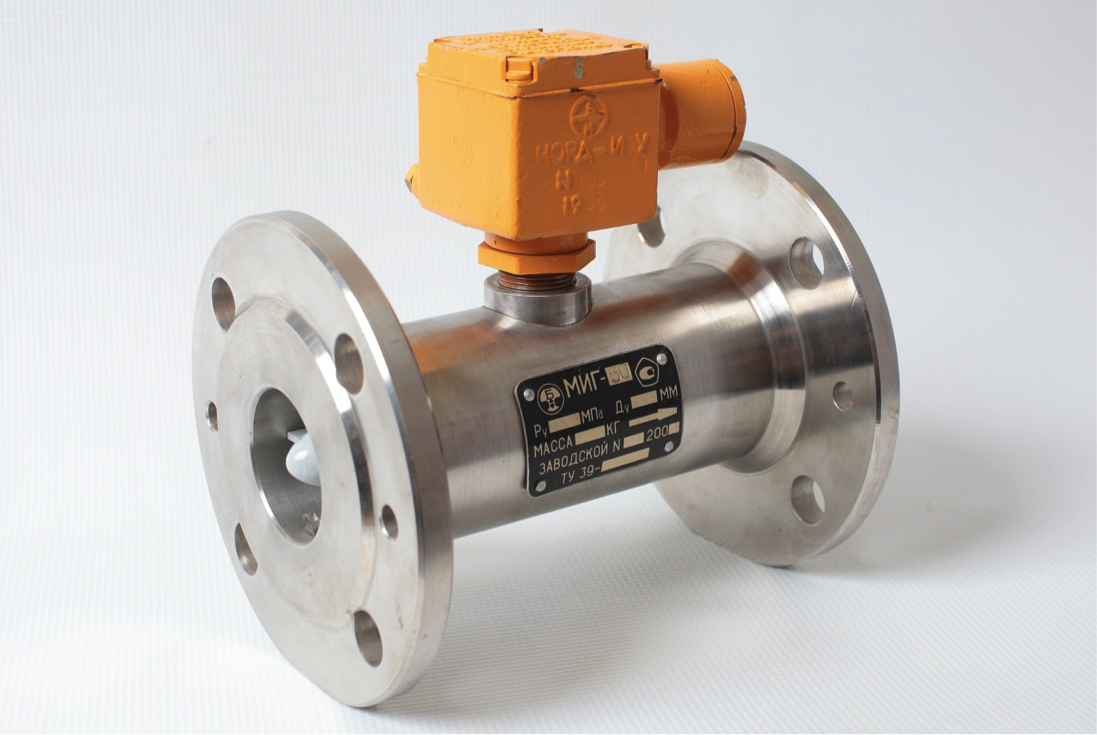

Турбинные расходомеры





naz


Предназначены для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей.
Область применения счетчиков – технологические установки нефтедобывающих и нефтеперерабатывающих предприятий.
Счетчики, в зависимости от диаметра условного прохода и условного давления имеют исполнения, приведенные в таблице.
Счетчик состоит из следующих составных частей:
- преобразователя турбинного;
- блока обработки данных «VEGA-03» или блока электронного НОРД-Э3М;
- магнитоиндукционного датчика НОРД-И2У-04;
Для DN80, DN100, DN150, DN200 допускается замена на НОРД-И2У-02.
Исполнение составных частей в зависимости от воздействия окружающей среды:
- преобразователя турбинного – защищенное от агрессивной среды;
- блока «VEGA-03» и блока НОРД-Э3М - обыкновенное;
- датчика – взрывозащищенное, вид взрывозащиты «взрывонепроницаемая оболочка», маркировка по взрывозащите 1ExdIIBT4
Измеряемая среда – нефть, нефтепродукты и другие жидкости

Пример записи обозначения при заказе:
Счетчик, в комплект поставки которого входит преобразователь турбинный с диаметром условного прохода 150 мм, условным давлением 6,3 МПа с блоком обработки данных «VEGA-03» и магнитоиндукционным датчиком НОРД-И2У-02
«Счетчик турбинный НОРД-М-150-6,3 ВЕГ ТУ 39-1478-90»
То же с блоком электронным НОРД-Э3М и магнитоиндукционным датчиком
НОРД-И2У-02
«Счетчик турбинный НОРД-М-150-6,3 Н ТУ 39-1478-90»



pre



Преимущества расходомеров НОРД-М:
    - низкая чувствительность к воздействию давления;
    - быстрое реагирование;
    - широкий диапазон рабочих температур;
    - стойкость к загрязнениям.





har

Измеряемая среда – нефть, нефтепродукты и другие жидкости с параметрами:
- температура, °С от плюс 5 до плюс 50
- вязкость кинематическая, м2 /с 1 - 20 · 10-6
- содержание сернистых соединений по весу, %, не более 3
- размеры механических примесей, мм, не более 4
- содержание свободного газа не допускается
Температура окружающей среды:
- преобразователя турбинного и датчика, °С от минус 50 до плюс 50
- блока «VEGA-03» и блока НОРД-Э3М, °С от плюс 5 до плюс 40
1. Потребляемая мощность, ВА, не более 30
2. Предел относительной погрешности счетчика с блоком «VEGA-03»,
НОРД-Э3М в диапазоне расходов (20-100)% от максимального, %,
не более ± 0,15
3. Потеря давления в преобразователе турбинном при максимальном
рабочем расходе и вязкости жидкости, МПа, не более 0,05
Средний срок службы, лет 12


Подробные характеристики расходомеров НОРД-М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение

счетчика

Технические характеристики турбинного преобразователя - ТПР

Условный проход,

DN, мм

Условное давление,

PN,  МПа

Наружный диаметр фланцев, D, мм

D1, мм

Диаметр

отверстий, d, мм

Количество

отверстий, n

Строительная

длина, L, мм

Максимальный

расход, м3

Коэффициент

преобразования,

имп/ м3, не менее

Масса,

кг

Фланцы ГОСТ 12821-80 ст.09Г2С-7

(ответные фланцы по заказу потребителя)

Фланец корпуса

поз.8,9

(2 шт.)

Ответный фланец

поз.10,11

(2 шт.)

НОРД-М-40-25

40

2,5

145

110

18

4

180

35

28000

10,0

1-40-25

1-40-25

НОРД-М-40-40

4,0

2-40-40

3-40-40

НОРД-М-40-63

6,3

165

22

13,0

2-40-63

3-40-63

НОРД-М-40-160

16,0

15,0

  2-40-160

  3-40-160

НОРД-М-65-25

65

2,5

180

145

18

8

220

90

11000

11,0

1-65-25

1-65-25

НОРД-М-65-40

4,0

2-65-40

3-65-40

НОРД-М-65-63

6,3

200

160

22

15,0

2-65-63

3-65-63

НОРД-М-65-160

16,0

220

170

26

21,0

  2-65-160

  3-65-160

НОРД-М-80-25

80

2,5

195

160

18

250

140

5000

18,0

1-80-25

1-80-25

НОРД-М-80-40

4,0

19,5

2-80-40

3-80-40

НОРД-М-80-63

6,3

210

170

22

21,0

2-80-63

3-80-63

НОРД-М-80-160

16,0

230

180

26

29,0

  2-80-160

  3-80-160

НОРД-М-100-25

100

2,5

230

190

22

280

250

4000

26,0

1-100-25

1-100-25

НОРД-М-100-40

4,0

31,0

2-100-40

3-100-40

НОРД-М-100-63

6,3

250

200

26

40,0

2-100-63

3-100-63

НОРД-М-100-160

16,0

265

210

30

42,0

  2-100-160

  3-100-160

НОРД-М-150-25

150

2,5

300

250

27

360

500

1300

48,0

1-150-25

1-150-25

НОРД-М-150-40

4,0

56,0

2-150-40

3-150-40

НОРД-М-150-63

6,3

340

280

33

80,0

2-150-63

3-150-63

НОРД-М-150-160

16,0

350

290

90,95

 2-150-160

 3-150-160

НОРД-М-200-25

200

2,5

360

310

27

12

400

900

800

63,0

1-200-25

1-200-25

НОРД-М-200-40

4,0

375

320

30

95,0

2-200-40

3-200-40

НОРД-М-200-63

6,3

405

345

33

115,0

2-200-63

3-200-63

НОРД-М-200-160

16,0

430

360

39

146,6

 2-200-160

 3-200-160
