Расходомеры НОРД-О





naz

Расходомер — это прибор или устройство из нескольких частей, предназначенное для измерения количества жидкости или газа, протекающей через данное сечение в единицу времени. Если расходомер имеет суммирующее устройство и измеряет количество объема или массы жидкости или газа, то его называют расходомером - счетчиком жидкости(газа). У нас вы можите купить расходомеры НОРД-О.

Ролико-лопастные расходомеры НОРД предназначены для применения в качестве рабочих эталонов и измерения с высокой точностью (до 0,1%) мгновенного расхода и суммарного объема различных жидкостей и газов.

Ролико-лопастные расходомеры НОРД применяются в различных отраслях промышленности и научных исследованиях для и выполнения точных измерений, дозирования и коммерческого учета и отпуска различных сред с очень высокой точностью.

Расходомеры НОРД могут быть использованы для автоматизации технологических процессов, поверочных установок, систем учета топлива и нефтепродуктов.

 Выпускаются четыре модификации расходомеров счетчиков жидкости и газа, включающие в себя 12 типоразмеров:
НОРД-Р – рабочие приборы;
НОРД-РЭ – приборы повышенной точности, которые могут применяться в качестве рабочих эталонов.
НОРД-А предназначены для работы в расширенном диапазоне температур.

НОРД-В рабочие приборы на давление до 30 МПа (опционально расходомер помещается в специальный прочный стакан).
Кроме того, детали расходомера могут быть изготовлены из сплава Д16 либо из нержавеющей стали.


Посмотреть принцип действия ролико-лопастного расходомера

Принцип работы ролико-лопастного расходомера счетчика жидкости и газа можно объяснить по анимации ниже. В корпусе расходомера вращается ротор с лопастями. Измерительная камера образована между корпусом с одной стороны и бочкой ротора с соседними лопастями – с другой.

Измеряемая среда может протекать по расходомеру только с одной стороны ротора. Это обеспечивается с помощью роликов-замыкателей которые поочередно перекрывают путь обхода измерительной камеры. Расположение продольных осей отверстий каналов входа и выхода в плоскостях с осью вращения ротора значительно уменьшает динамические потери.

Синхронизация вращающихся элементов ролико-лопастной машины выполнена по средством зубчатого зацепления.

Такая конструкция обеспечивает ролико-лопастной расходомер-счетчик жидкости и газа высокими метрологическими характеристиками. А именно ничтожной погрешностью и широким диапазоном измерения.

Очень важной особенностью ролико-лопастной конструкции является отсутствие соприкасающихся частей внутри расходомера . Это обеспечивает не только отсутствие трения и шума, но и возможность работы с не смазывающими жидкостями(!) такими как бензин, спирты и тп.. Отсутствие контакта между элементами прибора препятствует износу, тем самым обеспечивает высокую метрологическую надежность расходомера. Чувствительность расходомера ограничена лишь ничтожно малым сопротивлением подшипникового узла.

Из анимации видно что направление потока измеряемой среды не имеет значения. Положение прибора в пространстве ни как не влияет на его точность. Кроме того, не требуются прямые участки трубопровода, что позволит сократить габариты измерительного контура систем.

Расходомеры сертифицированы и внесены в государственный реестр средств измерений.



pre





Достоинства НОРД

Выбирая расходомеры НОРД Вы получаете:
  • Высокая точность измерения (? = 0,1%)
  • Высокая надежность
  • Низкая зависимость точности измерения от изменения вязкости вещества
  • Широкий диапазон измерений
  • Работа в широком диапазоне температур
  • Отсутствие пульсаций
  • Широкая номенклатура измеряемых веществ
  • Бесшумность в работе
  • Простота монтажа, не требуют прямых участков
  • малые габариты
  • Низкая стоимость

Почему нужно выбирать НОРД

Конструкция расходомера позволяет измерять расход рабочей среды с вязкостью от 0,1 мм2/с (сСт) до 5000 мм2/с (сСт) с точностью 0,1%.

Рабочей средой могут быть: нефтепродукты (минеральные масла, мазут, бензин, керосин, дизтопливо, сжиженный газ и др.), вода, жидкие химические вещества, жидкие пищевые продукты (жиры, соки, продукты переработки молока), кислород, азот, природный газ, фреон и многие другие однофазные жидкости и газы.

В отличие от аналогов ролико-лопастные расходомеры по своим технико-экономическим параметрам значительно превосходят (по классу точности в 2 – 3 раза) все известные отечественные и зарубежные датчики расходов и могут быть использованы на стендовом оборудовании в качестве образцового метрологического средства. Для них характерны бесшумность в работе, чувствительность к малым расходам рабочей жидкости, малая инерционность вращающихся частей, долговечность и надежность, нечувствительность к механическим примесям органического и неорганического происхождения в рабочей среде.

По сравнению с приборами аналогичного применения, изготовленными на основе овальных шестерен, ролико-лопастные расходомеры имеют более высокую точность (не менее чем в 3 раза), более высокую стабильность точностных параметров во времени, больший ресурс (до 10000 часов непрерывной работы при номинальном расходе), меньшие габаритные размеры и массу, не имеют выходных валов и манжетных уплотнений и, как следствие, более надежны, работоспособны в значительно более широком диапазоне вязкостей и температур (от –55 до +150 оС). Электронная часть прибора не имеет контакта с измеряемой средой и взрывобезопасна. Цифровая система обработки информации не вносит дополнительной погрешности в результаты измерения, встроенный энергонезависимый архив рассчитан на 5 лет. Точность измерения постоянна в процессе работы и не зависит от угла поворота ротора.

Область применения расходомеров широка: измерение расходов на испытательных стендах, в гидроприводах станков и технологического оборудования, на стационарных и передвижных бензо- и маслозаправочных станциях, в топливных системах карбюраторных и дизельных двигателей автомобилей, тракторов, строительно-дорожных, сельскохозяйственных, лесозаготовительных машин, тепловозов и судов, в водопроводах, как дозаторы при заливке танкеров, ж/д цистерн, резервуаров,коммерческий учет, учет нефтепродуктов,учет топлива, измерения расхода топлива и т.д.



Эксплуатационные ограничения

  • Необходимо соблюдать требования по тонкости фильтрации рабочей среды;
  • Недопустимо осушение при работе на воде и водных растворах. Расходомер должен быть заполнен измеряемой средой в межсменный период;
  • Недопустимы гидроудары.


Информация о НОРД

Основные характеристики расходомеров-счетчиков жидкости и газа ОРС

ролико-лопастной расходомер счетчик жидкости и газа

Видео

Ролико-лопастные расходомеры-счетчики жидкости и газа

Ролико-лопастные гидромашины применяются в машиностроении как насос, гидромотор, счетчик жидкости и газа и имеют, при соблюдении типового единства, значительные конструктивные отличия, решающим образом влияющие на функциональные возможности ролико-лопастных гидромашин.

Одним из преимуществ является "Всеядность"- в отличии от других гидравлических машин ролико-лопастные гидромашины могут работать с высоким КПД на любых жидкостях, в том числе, несмазывающих и агрессивных в широчайшем диапазоне вязкостей( 0,1 .. 5000 сСт) и расходов (до 1:300)!

В отличие от аналогов:

Ролико-лопастной счетчик-расходомер жидкости и газа по своим техническим параметрам превосходит все известные отечественные и зарубежные датчики расходов и может быть использован на стендовом оборудовании в качестве образцового метрологического средства. Для ролико-лопастных расходомеров характерны высокие удельные показатели по габаритам и металлоемкости, бесшумность в работе, высокая чувствительность на малых расходах рабочей среды, малая инерционность вращающихся частей, долговечность и надежность.

Область применения ролико-лопастных расходомеров-счетчиков жидкости и газа ОРС

Область применения ролико-лопастных расходомеров-счетчиков жидкости и газа очень широка: измерение расходов на испытательных стендах, в гидроприводах станков и технологического оборудования, на стационарных и передвижных бензо- и масло заправочных станциях, в топливных системах карбюраторных и дизельных двигателей автомобилей, тракторов, строительно-дорожных, сельскохозяйственных, лесозаготовительных машин, тепловозов и судов, как дозаторы при заливке танкеров, ж/д цистерн, резервуаров. Ролико-лопастной расходомер жидкости и газа ОРС входит в состав измерительных комплексов учета спиртосодержащих жидкостей.

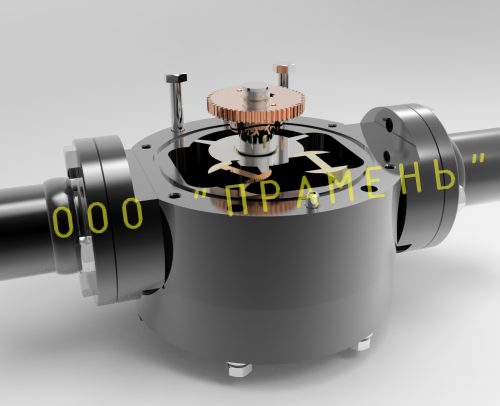

Основные детали расходомера

Ротор и ролики-разделители вращаются в герметичном корпусе потоком измеряемой среды. Синхронность вращения ротора и роликов обеспечивается зубчатым механизмом синхронизации. Цилиндрической уплотняющей поверхностью ролики-разделители катятся по цилиндрической поверхности ротора. Вращающиеся детали установлены в подшипники скольжения или шариковые. Рабочая среда (жидкость или газ) подводится через канал и давит на лопасть ротора. Попасть в выходной канал рабочая среда может только через кольцевое рабочее пространство, расположенное напротив роликов-разделителей. Из подводящего в отводящий канал рабочая среда не проникает, т.к. в любой момент времени положение роликов-разделителей таково, что полость между ними и каналами заперта.

Конструкция расходомера

Конструкция расходомера позволяет измерять расход рабочей среды с вязкостью от 0,1 мм2/с (сСт) до 5000 мм2/с (сСт) с точностью до 0,1% .Рабочей средой могут быть: нефть и нефтепродукты (минеральные масла, мазут, бензин, керосин, дизельное топливо и др.), вода, жидкие химические вещества, сжиженный газ, кислород, азот, природный газ, фреон и многие другие однофазные жидкости и газы.










har

Основные характеристики расходомеров-счетчиков жидкости и газа НОРД-О приведены в таблице.*

ТипоразмерДУ, ммРасход, дм3/мин:
мин;ном;макс
Рабо
чее давле
ние,
МПа, не выше
Тонкость филь
трации
среды, мкм
Класс точности
НОРД-О / НОРД-О-РЭ, %
Масса, кг
НОРД-1 6 0,07; 2,5; 3,75 5 15 0,35 / 0,15 0,3
НОРД-2 6 0,15; 6,25; 7,5 5 15 0,35 / 0,15 0,4
НОРД-5 8 0,3; 12,5; 15 5 15 0,35 / 0,15 0,5
НОРД-10 10 0,8; 25; 30 5 20 0,25 / 0,15 1,0
НОРД-20 16 1,0; 50; 60 4 20 0,2 / 0,1 1,5
НОРД-40 20 1,2; 80; 120 4 20 0,2 / 0,1 2,5
НОРД-60 25 2,0; 120; 150 4 20 0,2 / 0,1 7,5
НОРД-100 25 2,5; 200; 250 4 40 0,2 / 0,1 8
НОРД-250 50 4,0; 400; 550 2,5 60 0,2 / 0,1 20
НОРД-500 50 6,0; 800; 1000 2,5 60 0,2 / 0,1 24
НОРД-1000 65 8,0;1200; 2000 2,5 60 0,2 / 0,1 40
НОРД-2000 100 11; 2800; 4000 2,5 60 0,2 / 0,1 60

* Поверка оплачивается отдельно:
поверочная жидкость вода погрешность поверяемого расходомера до 0,3% - 6 000 руб с НДС
поверочная жидкость вода погрешность поверяемого расходомера 0,25..0,1% - 20 000 руб с НДС
поверка на нефтепродуктах и жидкостях заменителях - от 20 000 руб с НДС


Подробные характеристики ролико-лопастных расходомеров-счетчиков НОРД

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование характеристик расходомеров

Значения характеристик расходомеров для различных объемов рабочих камер, см3

1

2

5

10

20

40

60

100

250

500

1000

2000

Рабочий объем теоретич., см3

1,25

2,51

5,19

9,95

20,05

40,09

63,33

102,54

256,64

513,29

1429,7

3379,9

Пределы допускаемой основной относительной погрешности измерений (модификаций ОРС), %:
  • расхода и объёма газа

±1,5

±1,5

±1,0

±1,0

±0,5

±0,5

±0,5

±0,5

±0,5

±0,5

±0,5

±0,5

  • расхода и объёма жидкости

±0,3

±0,3

±0,3

±0,3

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

±0,2

Пределы допускаемой основной относительной погрешности измерений (модификации ОРС-РЭ), %:
  • расхода и объёма газа

±0,5

±0,5

±0,5

±0,5

±0,25

±0,25

±0,25

±0,25

±0,25

±0,25

±0,25

±0,25

  • расхода и объёма жидкости

±0,15

±0,15

±0,15

±0,15

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

Вязкость рабочей жидкости, мм2

0,1-5000

Верхний предел измерений расхода газа, Gmax, дм3/мин

3,75

7,5

15

30

60

120

150

250

550

1100

2000

4000

Нижний предел измерений расхода газа, Gmax, дм3/мин

1,0

2,5

5,0

8,0

12,0

20,0

32,0

37,0

45,0

56,0

70,0

95,0

Верхний предел измерений расхода жидкости для вязкостей, Qmax, дм3/мин:
  • от 0,1 до 100 мм2

3,75

7,5

15

30

60

120

150

250

550

1100

2000

3300

  • от 100 до 1000 мм2

0,94

1,88

3,75

10

30

60

75

125

275

550

1000

2000

  • от 1000 до 5000 мм2

0,47

0,94

1,88

5

15

30

37

62

132

275

500

1000

Нижний предел измерений расхода жидкости Qmin, дм3/мин

0,07

0,15

0,3

0,8

1,0

1,2

2,0

2,5

4,0

6,0

8,0

11,0

Рабочее давление (Рраб, МПа)

5

5

5

5

5

5

4

4

4

4

4

4

Наименьший объём, измеряемый расходомером, см3

0,3125

0,625

1,25

2,5

5

10

10

10

25

50

100

200

Потеря давления при максимальном расходе газа, Па, не более

10000

Потеря давления при максимальном расходе жидкости, Па, не более

100000

Пределы допускаемой дополнительной погрешности при изменении температуры измеряемой среды на 10 °С, %:
  • с алюминиевым ротором

±0,066

  • со стальным ротором

±0,036

Цена деления шкалы электронного счётного устройства

От 0,1 до 9999999,9

Напряжение питания электронного счётного устройства, В

От 3,6 В до 30 В

Потребляемая мощность электронного счётного устройства, Вт

0,5

Диаметр условного прохода преобразователя, мм

6

5

8

10

16

20

25

25

50

50

65

100

Тонкость фильтрации измеряемой среды, мкм

15

15

15

20

20

20

40

40

60

60

60

60

Температура окружающего воздуха, °С

От –40 до +80

Относительная влажность воздуха при температуре 35°С, %, не более

80

Атмосферное давление, кПа

66…106,7

Температура измеряемой среды, °С

От –40 до +145

Средний полный срок службы, лет, не менее

12

Габаритные размеры преобразователя расхода расходомера НОРД, мм

118
x55
x86

118
x55
x96

72
x75
x92

78
x84
x98

100
x92
x112

100
x92
x137

222
x145
x138

222
x145
x160

170
x196
x179

170
x196
x239

455
x292
x235

460
x292
x310

Габаритные размеры электронного счётного устройства, мм

95x95x70

Масса расходомера НОРД , кг:
  • преобразователя расхода

0,3

0,4

0,5

1

1,5

2,5

6

7,5

16

24

36

51

  • измерительного прибора

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

ДОКУМЕНТАЦИЯ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ



Сортировка: orderby Количество:
ДУ, мм: 100;
Расход, дм3/мин:
минимальный 11;
номинальный 2800;
максимальный 4000.
ДУ, мм: 65;
Расход, дм3/мин:
минимальный 8;
номинальный 1200;
максимальный 2000.
ДУ, мм: 50;
Расход, дм3/мин:
минимальный 6;
номинальный 800;
максимальный 1100.
ДУ, мм: 50;
Расход, дм3/мин:
минимальный 4;
номинальный 400;
максимальный 550.
ДУ, мм: 25;
Расход, дм3/мин:
минимальный 2,5;
номинальный 200;
максимальный 250.
ДУ, мм: 25;
Расход, дм3/мин:
минимальный 2;
номинальный 120;
максимальный 150.
ДУ, мм: 20;
Расход, дм3/мин:
минимальный 1,2;
номинальный 80;
максимальный 120.
ДУ, мм: 10;
Расход, дм3/мин:
минимальный 1,0;
номинальный 25;
максимальный 30.
ДУ, мм: 16;
Расход, дм3/мин:
минимальный 1,0;
номинальный 50;
максимальный 60.
ДУ, мм: 8;
Расход, дм3/мин:
минимальный 0,5;
номинальный 12,5;
максимальный 15.
ДУ, мм: 5;
Расход, дм3/мин:
минимальный 0,125;
номинальный 3,12;
максимальный 3,75.
ДУ, мм: 6;
Расход, дм3/мин:
минимальный 0,25;
номинальный 6,25;
максимальный 7,5.
