Дозаторы





naz

Измерительный дозирующий комплекс "ПРАМЕНЬ ИДК-100" - предназначен для коммерческого учета нефтепродуктов в единицах объема и/или массы. Прием/выдача топлива в единицах объема и/или массы в автомобильные и железнодорожные цистерны. Калибровка резервуаров.

Возможности: электронная юстировка, термо-коррекция, измерение плотности и температуры продукта на потоке.

Выпускаются четыре модификации "ПРАМЕНЬ ИДК-100"

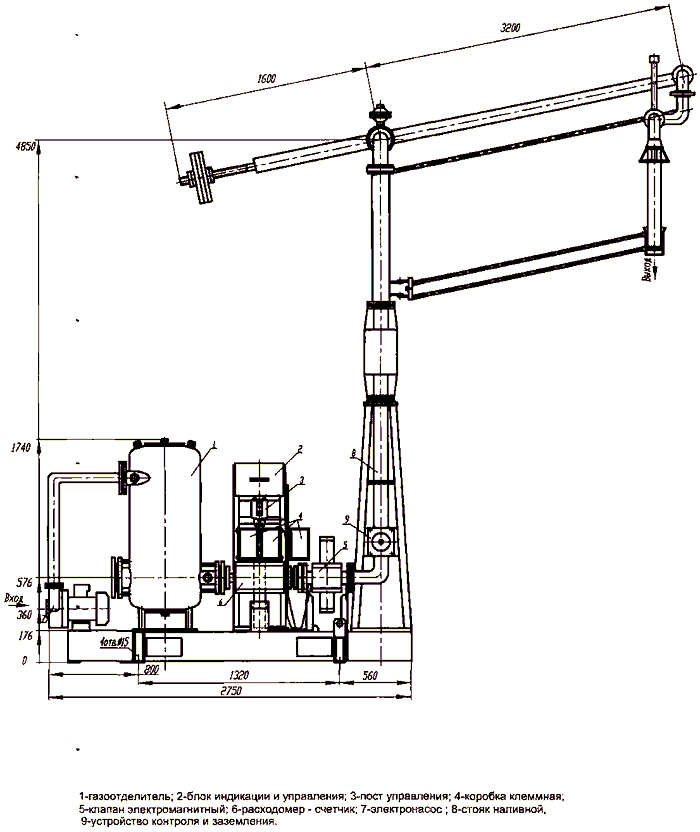

  1. Расход 10-240 м3/ч, стояк наливной Ду=50, 80 и 100 без герметизации, совместная компоновка электронасосного агрегата, измерительной установки "ПРАМЕНЬ ИДК-100" и наливного стояка на единой платформе.
  2. Расход 10-240 м3/ч, стояк наливной Ду=50, 80 или 100 с устройством герметизации, совместная компоновка электронасосного агрегата, измерительной установки "ПРАМЕНЬ ИДК-100" и наливного стояка на единой платформе.
  3. Расход 10-240 м3/ч, стояк наливной Ду=50, 80 или 100 без герметизации, совместная компоновка измерительной установки "ПРАМЕНЬ ИДК-100" и наливного стояка на единой платформе, без электронасосного агрегата.
  4. Расход 10-240 м3/ч, стояк наливной Ду=50, 80 или 100 с устройством герметизации, совместная компоновка измерительной установки "ПРАМЕНЬ ИДК-100" и наливного стояка на единой платформе, без электронасосного агрегата.

Посмотреть принцип действия ПРАМЕНЬ ИДК-100

•  в операторной на пульте дистанционного управления устанавливают дозу отпуска нефтепродукта;
•  водитель заземляет автоцистерну, выводит наливной стояк из гаражного положения и вводит наливную трубу в горловину цистерны. При герметичном наливе закрепляет устройство герметизации;
•  при нажатии кнопки "Пуск" автоцистерна наполняется в следующем режиме: 5 % дозы с производительностью 10 -30 м3/час, затем с номинальной производительностью и в конце, перед отключением, производительность снижается до начального уровня
•  после окончания налива наливной стояк возвращают в гаражное положение.

Начало истечения нефтепродукта в автоцистерну происходит после выдвижения наливной трубы (телескопа) до дна автоцистерны. После окончания налива труба возвращается в исходное положение.
В комплексе предусмотрены все необходимые блокировки, обеспечивающие безопасность технологического процесса налива: контроль ввода наливной трубы в горловину цистерны, контроль и предотвращение перелива, заземление автоцистерны и др.
Наливной стояк имеет конструктивные решения, которые облегчают условия эксплуатации комплекса и обеспечивают сбор остатков нефтепродукта при подъеме наливной трубы и, как следствие, сокращение потерь, улучшение санитарной обстановки и пожарной безопасности на посту налива.
В комплексе "ПРАМЕНЬ ИДК-100" используются взрывобезопасные цепи и агрегаты. Примененные материалы и покрытия обеспечивают фрикционную искробезопасность для работы в зонах категории В-1г.
В конструкции наливного стояка предусмотрен нейтрализатор статического электричества, использование которого обеспечивает нейтрализацию до 70 % накопленных зарядов статического электричества. Это наряду с другими особенностями конструкции стояка, позволяет эксплуатировать их с производительностью существенно большей производительности аналогичных устройств.
Блок индикации и управления обеспечивает автоматическое управление технологическим процессом и отображением режима налива на дисплее. Обмен с системой управления в операторной осуществляется по интерфейсу RS-485 по специальному протоколу.



pre



  • одновременный отпуск одного вида топлива в автоцистерну по заданным дозам в литрах или единицах массы при установке массового расходомера;
  • прекращение налива при достижении заданной дозы, при срабатывании датчика ограничения уровня налива, либо при ручном отключении насоса;
  • предотвращение налива при нарушении заземления (комплекс оснащен устройством заземления а/ц);
  • устройство заземления а/ц не дает разрешение на налив продукта при неполном заземлении;
  • термодатчик для измерения температуры перекачиваемого продукта;
  • насосный блок изготовлен на отдельной раме, что позволяет размесить его на отдельной площадке или в насосной станции;
  • отображение информации о суммарном количестве отпущенного топлива по вызову оператора на ПДУ или при подаче соответствующей команды с компьютера;
  • сохранение информации в отсчётном устройстве о суммарном количестве отпущенного топлива и отсутствие возможности его изменения в течение 10 лет при отключении электропитания;
  • аварийное прекращение выдачи дозы непосредственно оператором на посту налива, с ПДУ или компьютера, расположенных в операторной;
  • продолжение отпуска заданной дозы при устранении аварии с разрешения оператора с ПДУ или компьютера;
  • высокая точность дозирования и защита от гидроудара;
  • локальное управление процессом налива.





har

  • Рабочая среда - светлые нефтепродукты с вязкостью 0.55-40 сСт.
  • Температура окружающей среды - от -40 до 50°С
  • Расход нефтепродуктов, л/мин (м3/ч) - 833…2000 (50…120)
  • Рабочее давление: максимальное до 1,6, МПа - минимальное 0.25 МПа
  • Наименьший измеряемый объем 500 л
  • Тонкость фильтрования 40 мкм
  • Зона действия вдоль оси цистерн 3.0 м
  • Напряжение питания системы управления 220В
  • Напряжение питания электронасосного агрегата 380В
  • Потребляемая мощность системы управления 100 Вт
  • Потребляемая мощность электронасосного агрегата 11 кВт
  • Категория размещения поста налива по ГОСТ 15150 - У2
  • Категория размещения поста налива по по ПУЭ - В1г
  • Масса установки 1000 кг
Номинальный диаметр условного прохода
50
80
100
мм
Диапазон расхода нефтепродуктов
166-500
10-30
533-2000
32-120
2500...4000
150...240
л/мин
м3/час
Относительная погрешность измерения
(фактическая)
±0,2
±0,3
%(объем)
%(масса)
Тонкость фильтрования
100-200
мкм
Верхний предел показаний разового учета выдачи, не менее
99 999
99 999
99 999
л
Верхний предел показаний счетчика суммарного учета, не менее
99 999 999
99 999 999
99 999 999
л
Максимальное давление
1,0
1,0
1,0
МПа
Диапазон рабочих температур
от -40

+50
°С
Напряжение питания установки
380
380
380
В
Средний срок службы
10
10
10
лет
Масса
600
700
700
кг
Габаритные размеры, не больше
длина
ширина
высота
1180
710
1130
1370
870
1200
1850
950
2000
мм
Категория взрывозащищенности
2ExdesllBT3
Цена,  537 340 752 010 998 370 руб с НДС
